產品說明:
井蓋監控器實時監測井蓋的傾角和運動軌跡,井蓋異常開啟后及時上報監控平臺,通知相關人員立即處理。

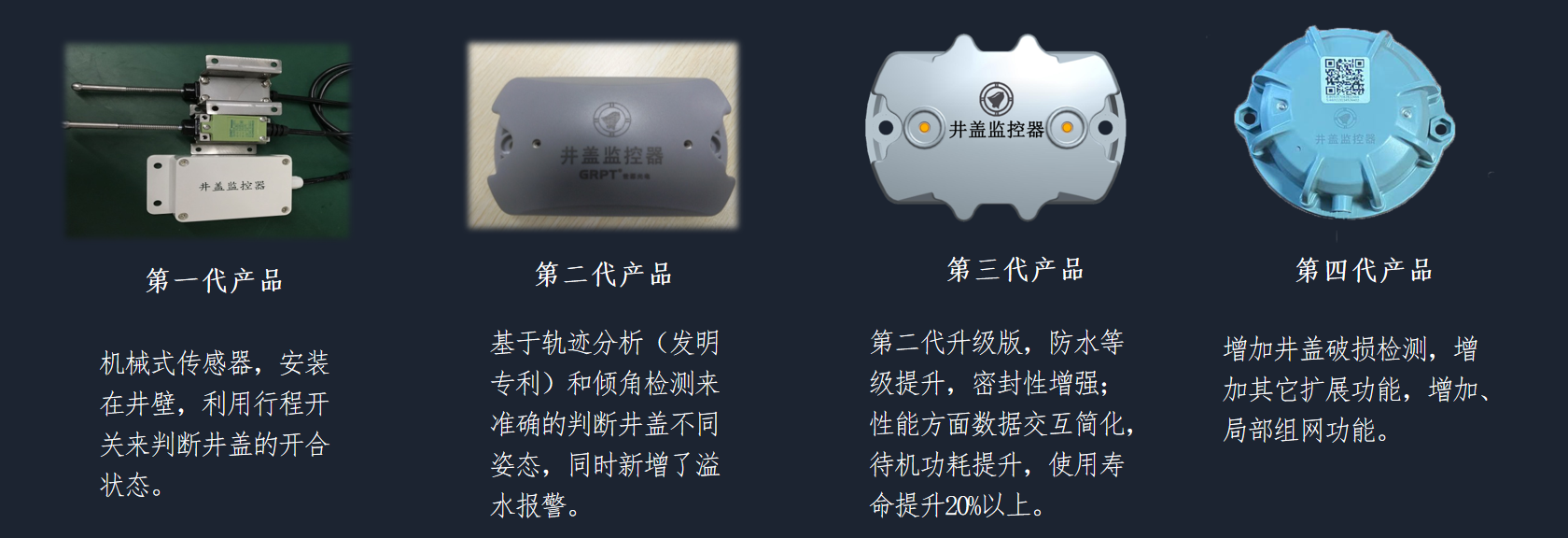

產品進化:

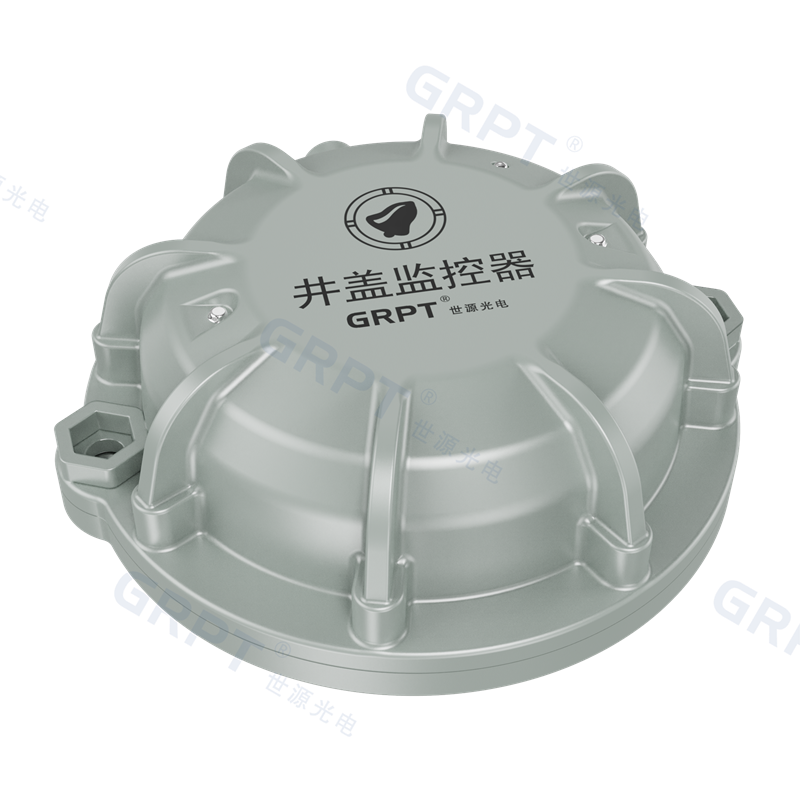

產品介紹:
產品名稱:井蓋監控器
規格型號:SC8003
外觀尺寸:125*114.6*40.5mm
報警角度范圍:可設1°-180°
最大功耗:NB<1W
自動喚醒時間:5分鐘-45天可調
休眠電流:< 20uA
報警響應時間:正常網絡(luò )30-120秒
內置電池:鋰亞電池8000mAh
待機時間:不低于3000次或3年
工作溫度:-40℃~85℃
工作濕度:1%~99%
防護等級:IP68
NB-IOT版:支持中國移動、中國電信、中國聯通 NB-IOT卡
外殼塑料:復合ABS,抗壓≤20kg/cm2
有效浸水深度:<0.4M(設備浸水越深通訊信號衰減越大)
產品特點:
(1)低功耗:采用NB-IoT物聯技術,低功耗設計,自帶電池可供井蓋監控器正常使用3年及以上。 自動報警:檢測到井蓋傾斜、打開、移位、水位溢出、氣體濃度超標自動及時報警。
(2)可運維:數據實時可視化,包括地圖位置顯示,井蓋狀態(設備編號、名稱、信號強度、電池電量、水位狀態、氣體濃度等)顯示??赏ㄟ^(guò)Web瀏覽器、手機APP及微信小程序實時查看設備狀態,接收告警信息。
(3)易安裝:設備直接安裝在井蓋背面或內側,實現無損安裝。
(4)可監測氣體類型:甲烷CH4、一氧化碳CO、硫化氫H2S、氧氣O2等。
(5)密封堅固,防護高:外觀密封,開關機只需外用磁鐵。耐腐蝕,阻燃,耐壓,防震,防水等級IP68。
產品擴展:
單點水位監測:
工作原理:電平檢測法,浮球浸水后,發生翻轉,內部滾珠觸發微動開關;
與主機通訊方式:電平式;
安裝方式:即插即用;
線材長度:可定制。

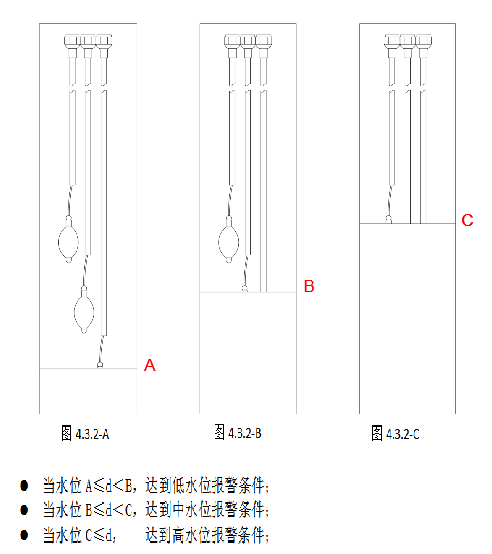

多點水位監測:
設備通過擴展引線方式,接上2~3條水位探頭,每條探頭長度可定制0.2~5M;
三段水位監測線,垂直于井蓋下方安裝,當水位同時浸泡當前探頭兩個電極時,則觸發設備上報警警情(假設當前水深度為A B C)

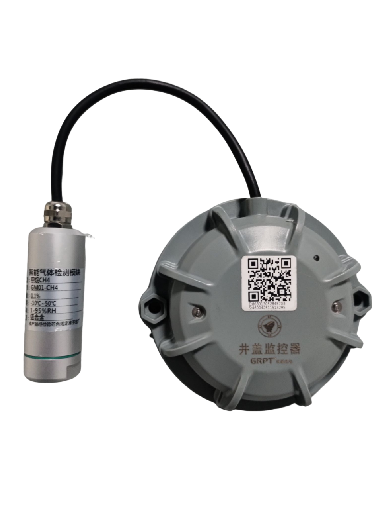

氣體監測:
工作原理:電化學法,加熱氣體檢測附著物;
與主機通訊方式:modbus;
精度/分辨率:0.1%,或0.05ppm;
安裝方式:即插即用;
線材長度:可自定義。

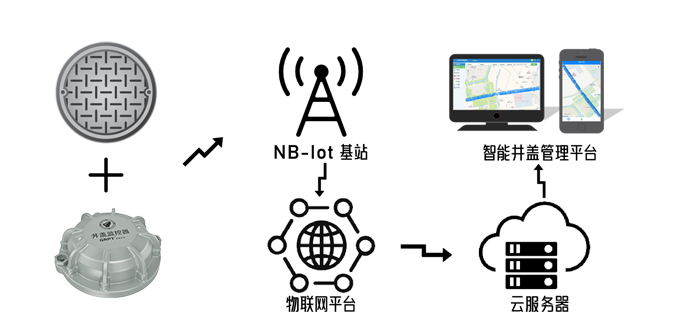

系統框架:
整個系統可以概括為:智能井蓋、一個云平臺、一管理平臺、三大功能板塊。
智能井蓋:傳統井蓋內嵌無線模塊的監測終端,并通過NB-IoT 等通信方式連接到云平臺。
一個云平臺:將井蓋終端接入NB 云平臺,規?;芾砭w終端。
一管理平臺:智能井蓋管理平臺,管理人員能在智能井蓋管理平臺上對接入的井蓋進行遠程控制、管理。
三大功能板塊:控制、管理、維護,通過物聯網實現遠程監控、管理每一個井蓋。
智能井蓋監測管理系統通過智能井蓋的智能傳感器采集狀態信息,回傳至云平臺管理中心,系統對城市井蓋的位置信息,異常丟失,異常開啟,破損等狀態信息作分析和預警。智能井蓋監測管理系統實時監測井蓋狀態,先進的分析算法保證井蓋狀態的準確判斷。實時監測井下水位,當水位達到預警水平,自動發送報警信息至管理中心。
1、構建全方位的城市井蓋資源狀態感知體系。通過多種檢測采集手段,實現資源整合,實現信息共享,真正實現“統一平臺、統一部署、統一管理”的一體化模式,建立城市智能井蓋管理與服務平臺。
2、建設井蓋資源分布圖。通過GIS地圖、三維等模式將城市所有井蓋設施資源及井下管網狀態直觀、全面地展示在一張地圖上,對基礎信息、分布狀態進行實時監控。
3、實現智能監測預警。強化井下水位動態采集手段,建立、優化防澇監測預警體系和經驗模型,制定應急預案,明確預警等級及相應的措施和處置程序,著力提升市政部門應對排水內澇事件的信息化管控能力,減少因為城市內澇等問題導致的生命財產損失。
4、將物聯網、云計算技術與井蓋管理緊密結合,實現井蓋數字化,管理智能化,維護簡單化,將井蓋管理帶入云時代。提升井蓋管理手段,轉變管理方式,使井蓋管理由被動應付變?yōu)橹鲃?dòng)管理,有效提高井蓋設施管理效率和精準度,減少因井蓋問題帶來的危害。
